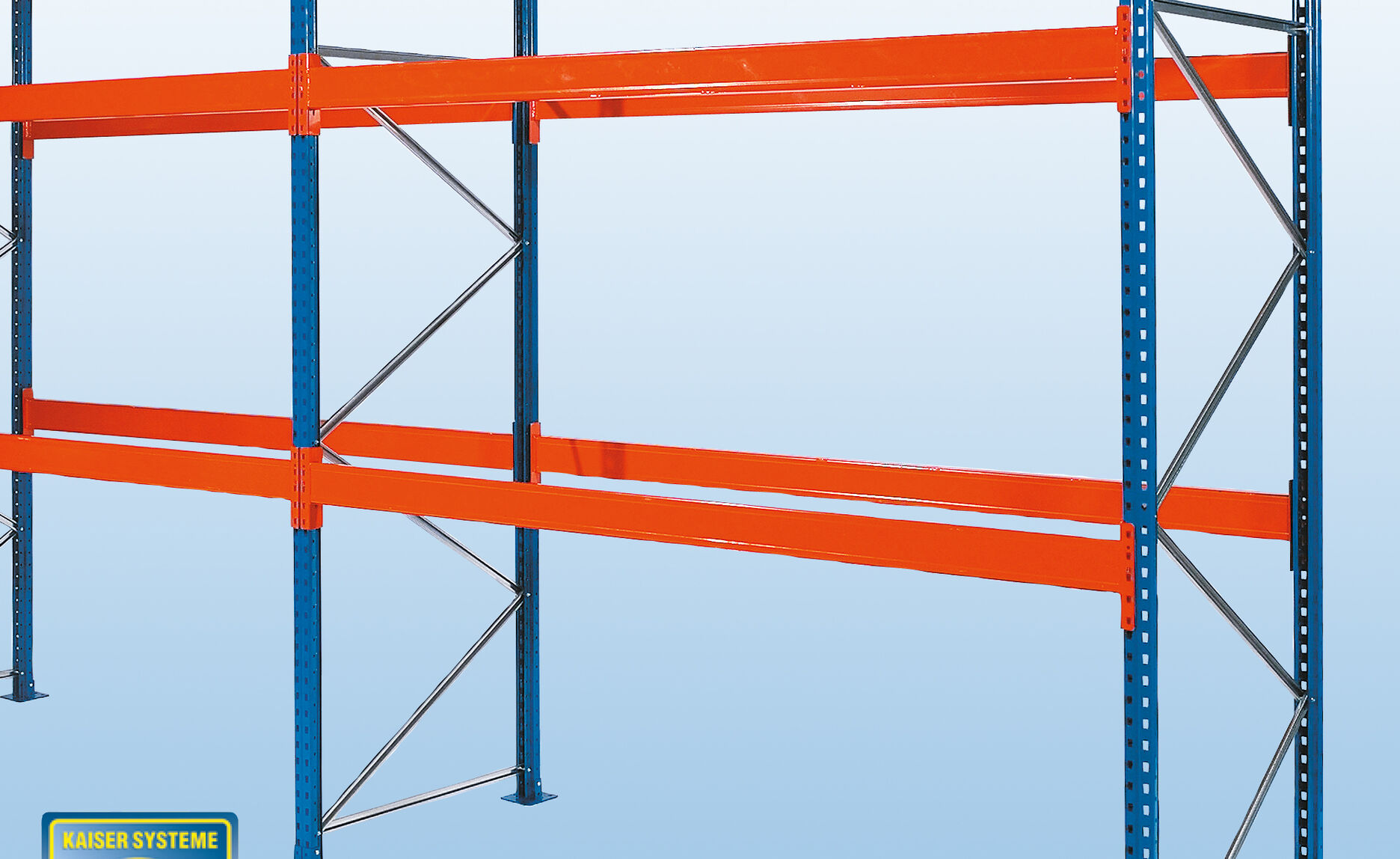

Palettenregal Typ S

TYP S max. 1000 kg/Euro-Palette

Wiegen Ihre beladenen Paletten bis zu 1000 kg/Euro-Palette, dann sind sie mit einem Palettenregal Typ S richtig beraten. In den Lagerdimensionen, in denen wir uns hier bewegen, ist dies eine mittelschwere Belastung.

Sofort lieferbar ist dieses Regal in den Längen 1825 mm (2 Euro-Paletten nebeneinander – ohne seitlichen Überstand), 2700 mm (3 Euro-Paletten nebeneinander – ohne seitlichen Überstand) und 3600 mm (4 Euro-Paletten nebeneinander – ohne seitlichen Überstand). Die Holme sind im Raster von 50 mm verstellbar.

Wir verweisen Sie auf unsere Planungshinweise und technische Daten, im Besonderen:

• Tragfähigkeit des Fußbodens bauseits prüfen
• Außensteher müssen 500 mm höher sein als das oberste Auflagepaar
• Jeder Regalrahmen ist mit 4 Dübeln im Boden zu verankern
• Fachabstand in der Höhe: Höhe der beladenen Palette + 100 mm Sicherheitsabstand
• Ein Regalfeld muss min. mit 2 Holmpaaren bestückt sein
• Die Regaltiefe ist bei Einfachregalen 1100 mm. Doppelregale sind 2500 mm tief, da es empfohlen wird ein 300 mm Distanzstück einzubauen.
• WICHTIG: Gangbreite bei Planung immer zwischen 2 gegenüberstehenden Paletten berechnen (+ 100 mm je Regalsteher), damit genug Platz für den Staplerbetrieb vorhanden ist!
• Regallänge eines Grundregals ist Nennlänge + 220 mm (z.B. 2700 mm Holmlänge + 220 mm = 2920 mm Regallänge)
• Regallänge eines Anbauregals ist Nennlänge + 110 mm (z.B. 2700 mm Holmlänge + 110 mm = 2810 mm Regallänge)
• Rammschutz für Außen – und Mittelsteher (ohne Stellplatzverlust!) verwenden

Sicherheit

Die statischen Berechnungen wurden nach EN 15512-2020 durchgeführt.
Die dadurch berücksichtigten Sicherheitskoeffizienten gewährleisten höchstmöglichste Sicherheit.
Des Weiteren dienen folgende Normen als Grundlage: EN 15620, EN 15629, EN 15635, EN 15878

Feldlast

Legen Sie bei der Palettenregal-Auswahl großen Wert auf die Feldlast! Unsere Regal-Sets können bis zu 100 % beladen werden. Bei der Auswahl des passenden Regals beachten Sie bitte immer die Gesamtzeilenlänge. Wählen Sie hierzu aus den Tabellen: einem Feld, zwei Felder oder 3 und mehr Felder. Wird zu einem bestehendem Regalfeld von Kaiser Systeme angebaut beachten Sie bei der Tabellenauswahl auf die Gesamtzeilenlänge. (zB Sie haben ein Grundregal und erweitern um ein Anbauregal, dann orientieren Sie sich an der Tabelle für "2 Felder") Ein zusätzliches Holmpaar kann bei allen Sets montiert werden (Ausnahme: 3600 mm Sets mit Teils geringfügigen Tragkaftreduzierungen und 2700 mm Sets bei 2 Feldern mit den Höhen 5000 mm und 4500 mm mit ebenfalls geringfügigen Tragkaftreduzierungen – Tragkraftsangaben). Durch das zusätzliche Holmpaar verringert sich die Knickhöhe des Rahmens bei gleichzeitiger Erhöhung der Tragkraft. Die in den Tabellen unten angeführten Feldlasten beziehen sich auf folgende Knickhöhen.

Rufen Sie uns an, wir beraten Sie gerne (0800/210 20 40).

Planungshinweis:

.

Grundregal-Nennlänge:

+ 220 mm (z.B. 2700 mm + 220 mm = 2920 mm)

.

.

Anbauregal-Nennlänge:

+ 110 mm (z.B. 2700 mm + 110 mm = 2810 mm)

.

Info Erdbebenzonen:

Laut der europäischen Norm EN16681 müssen beim Aufstellen von Palettenregalen die Erdbebenzonen mit den örtlich gegebenen Beschleunigungen ab 0,41 m/s² in der Regaldimensionierung berücksichtigt werden. Bei einer Bestellung werden wir Sie – wenn nötig – dahingehend kontaktieren. Wir beraten Sie gerne hinsichtlich der geeigneten Auswahl für Ihren Standort.

Die Regale in der Tabelle sind ausgelegt für Erdbebenzone 1 max. Beschleunigung 0,40 m/s².

Die in der Tabelle angeführten Regale sind Lagerware und daher rasch lieferbar.
